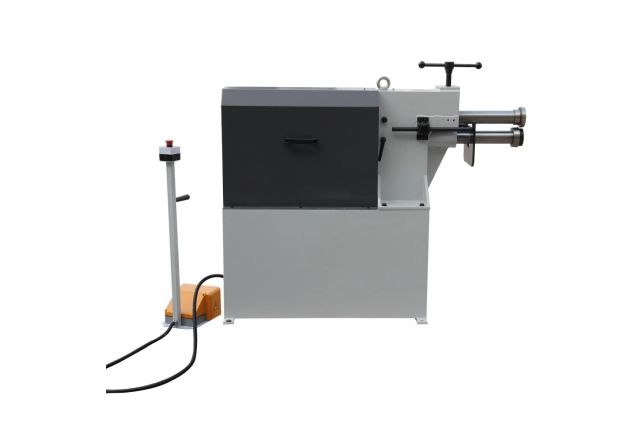

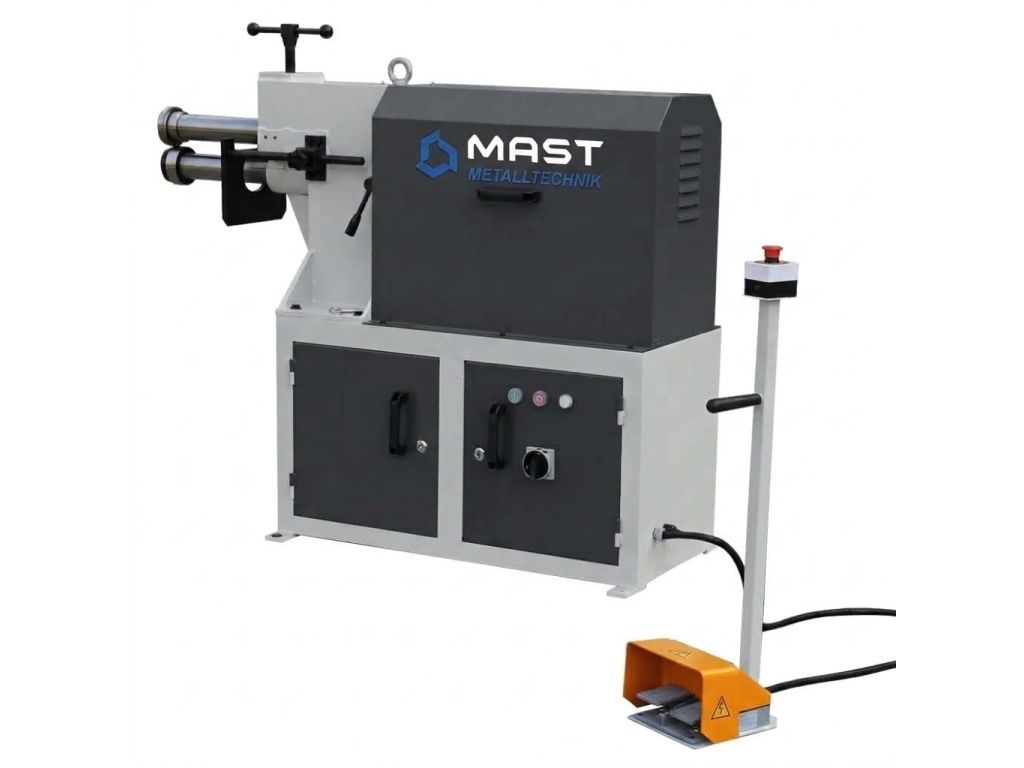

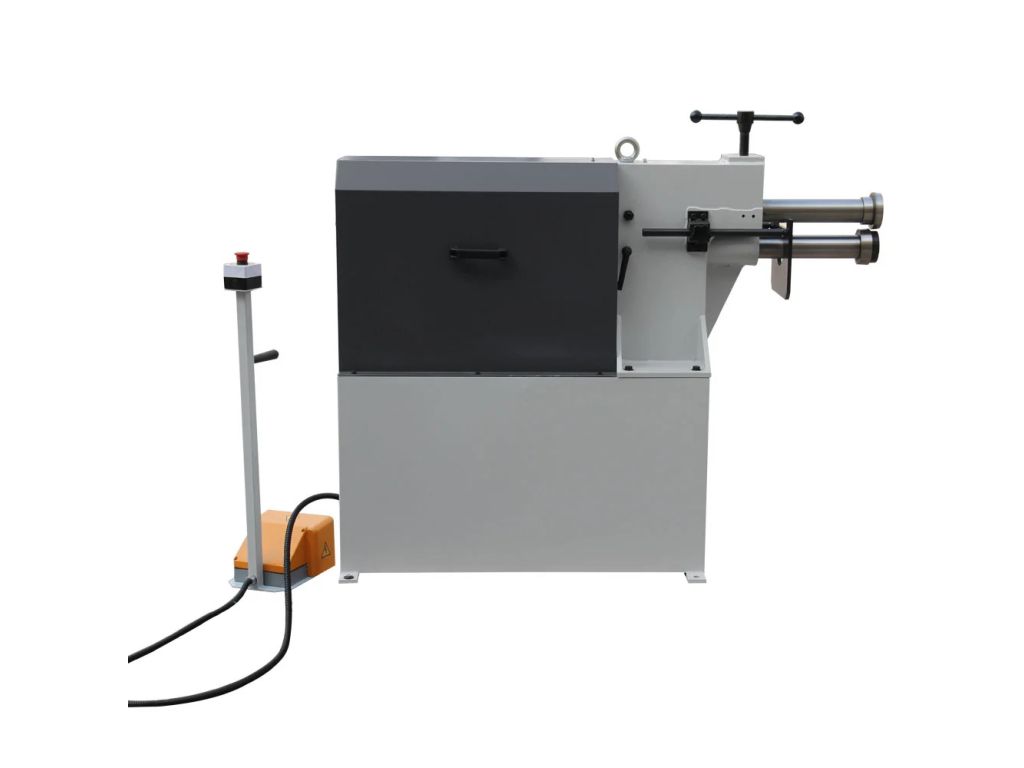

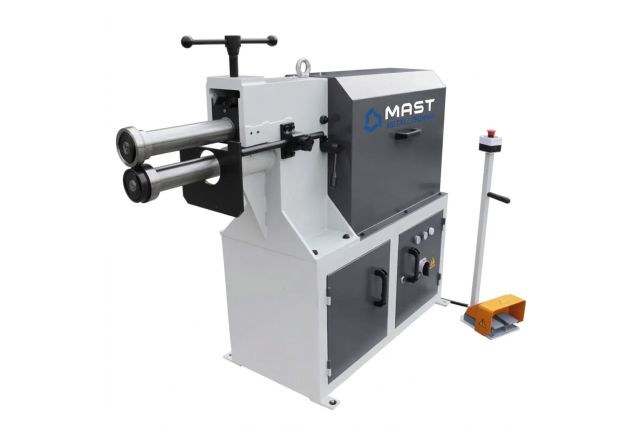

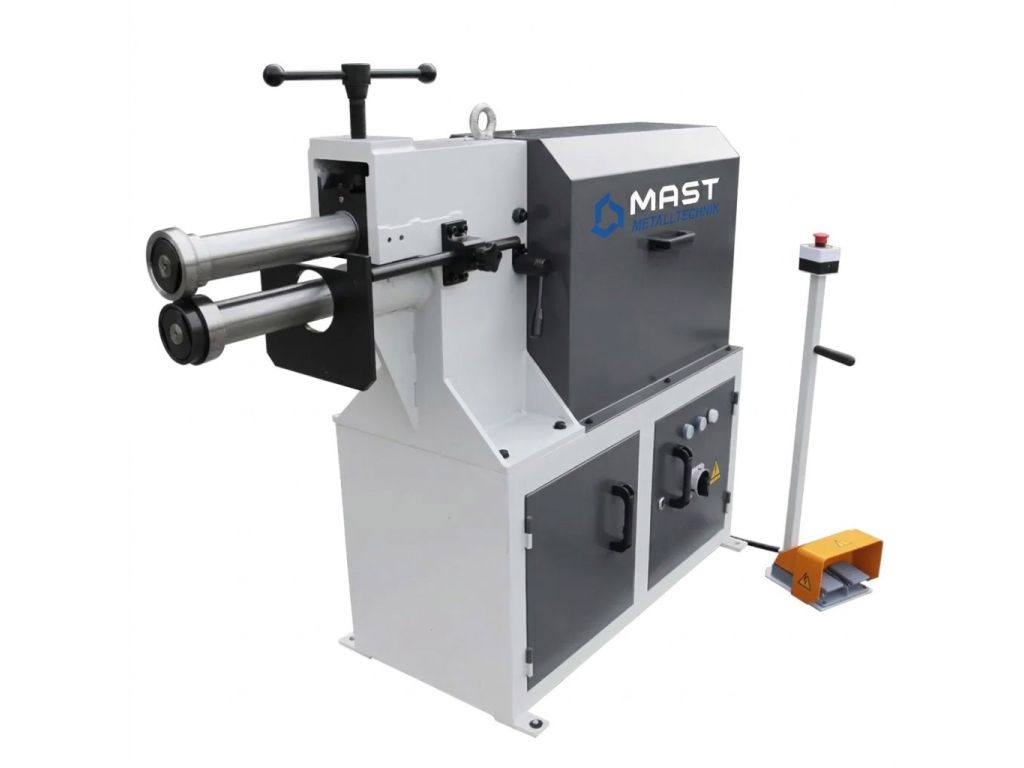

Електромеханічний зигувальний верстат MAST Metalltechnik ETB25

Зигувальний верстат MAST Metalltechnik ETB25 з електромеханічним приводом

MAST Metalltechnik ETB25 — професійний електромеханічний зигувальний верстат для формування профілів на листовому металі. Обладнання використовується для створення зигів, ребер жорсткості, бортів, фальцевих з'єднань, а також для гофрування та закатування швів. Модель підходить для металообробних підприємств, виробничих цехів і спеціалізованих майстерень, де необхідно регулярно виконувати операції з формування металевих заготовок.

Зигувальна машина MAST Metalltechnik ETB25 розрахована на роботу з листовим металом товщиною до 2,5 мм. Електродвигун потужністю 1,5 кВт і редукторна передача забезпечують механізоване обертання робочих валків зі швидкістю 20 об/хв. Завдяки ручному регулюванню верхнього вала та комплекту змінних роликів оператор може налаштовувати обладнання під різні операції профілювання.

Масивна зварна станина, відкрита зона обробки та ножне керування роблять MAST Metalltechnik ETB25 практичним рішенням для професійного використання. Верстат дає змогу організувати послідовну обробку металевих деталей, полегшує виконання повторюваних операцій і допомагає підтримувати стабільність виробничого процесу за умови правильного налаштування.

Для чого потрібен зигувальний верстат MAST Metalltechnik ETB25

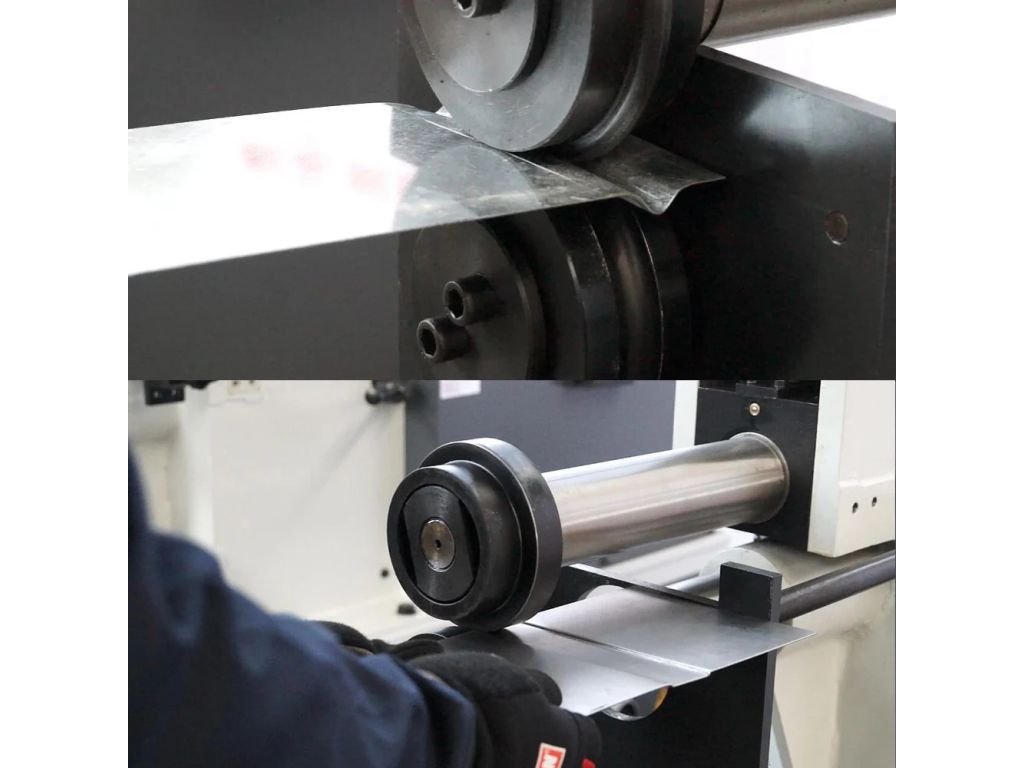

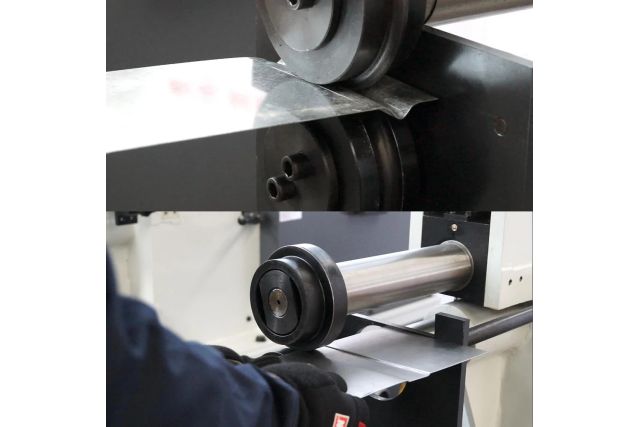

Зигування є способом механічного формування листового металу за допомогою профільних роликів. Під час проходження заготовки між валками на її поверхні утворюється заданий профіль. Залежно від форми встановленого інструмента можна виконувати різні операції, необхідні для виготовлення металевих деталей і конструкцій.

Верстат MAST Metalltechnik ETB25 застосовується для таких завдань:

• формування зигів і ребер жорсткості на листовому металі;
• створення бортів і профільованих крайок;
• підготовки деталей до з'єднання за допомогою фальцювання;
• гофрування металевих заготовок;
• закатування швів під час виготовлення окремих виробів;
• профілювання деталей для вентиляційних систем;
• обробки елементів металевих корпусів і конструкцій;
• виконання повторюваних операцій у серійному виробництві.

Використання спеціалізованого зигувального верстата дає змогу виконувати формування металу без необхідності застосовувати окреме обладнання для кожного типу профілю. Конкретні можливості залежать від установлених роликів, властивостей матеріалу та параметрів обробки.

Обробка листового металу товщиною до 2,5 мм

Максимальна заявлена товщина оброблюваного металу для MAST Metalltechnik ETB25 становить 2,5 мм. Це дає змогу використовувати обладнання для виготовлення різноманітних деталей із листового металу, що застосовуються у виробничих, монтажних і ремонтних роботах.

Під час вибору режиму необхідно враховувати не лише товщину, а й тип металу, його механічні властивості, форму необхідного профілю та конфігурацію робочого інструмента. Для отримання якісного результату важливо правильно встановити ролики й виконати налаштування відповідно до рекомендацій виробника.

Електродвигун 1,5 кВт і редукторна передача

Привід верстата складається з електродвигуна потужністю 1,5 кВт і редукторної передачі. Така система передає обертальний рух на робочі валки та забезпечує механізоване виконання операцій. Частота обертання валків становить 20 об/хв, що дає змогу контролювати просування заготовки під час формування профілю.

Електромеханічний привод особливо корисний у майстернях, де зигування виконується регулярно. На відміну від повністю ручної обробки, механізований рух валків допомагає зменшити фізичне навантаження на оператора та організувати повторювані виробничі операції.

Регулювання робочого зазору та налаштування валків

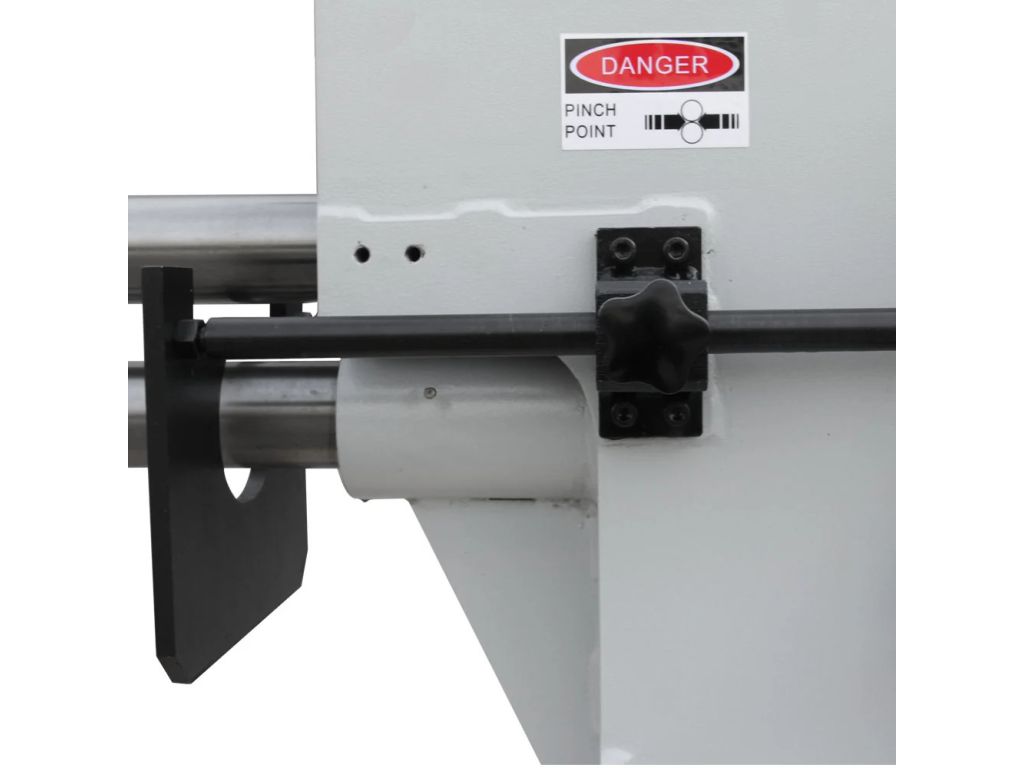

Для адаптації обладнання до різних матеріалів і профілів передбачено ручне регулювання положення верхнього вала за допомогою маховика. Оператор може налаштувати робочий вузол відповідно до конкретного завдання та параметрів заготовки.

Правильне регулювання має важливе значення для отримання потрібної геометрії профілю. Надмірний або недостатній притиск може впливати на якість формування, тому налаштування потрібно виконувати відповідно до інструкції виробника та перевіряти на пробному матеріалі.

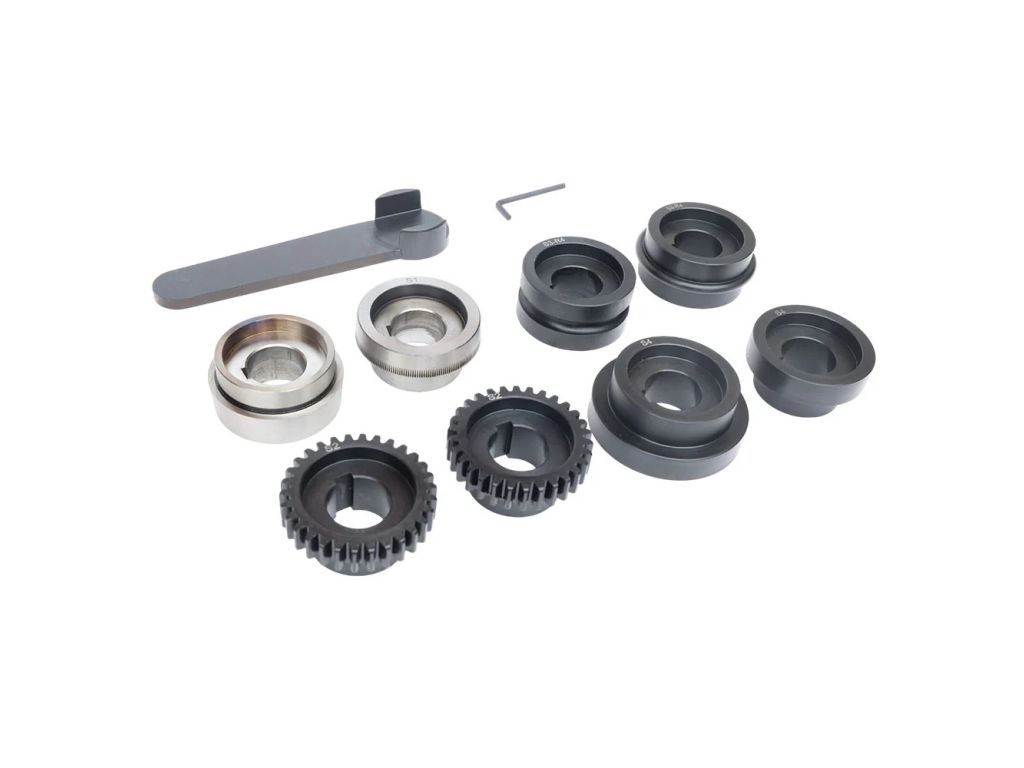

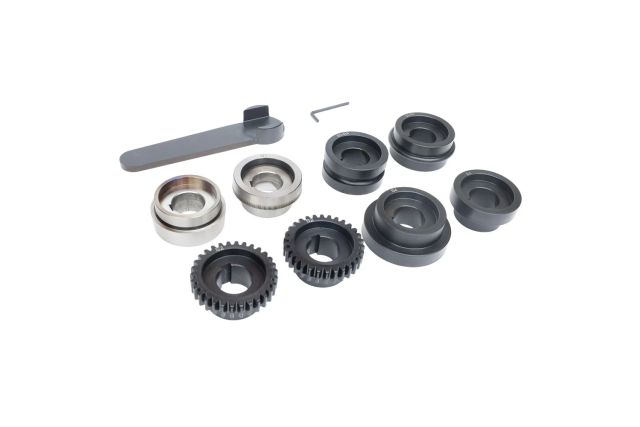

Чотири набори змінних роликів для різних операцій

MAST Metalltechnik ETB25 комплектується чотирма наборами змінних формувальних роликів. Це розширює можливості верстата та дає змогу адаптувати його до різних видів профілювання листового металу. Заміна робочого інструмента допомагає переходити від одного виробничого завдання до іншого без необхідності використовувати окремий верстат для кожної операції.

Під час встановлення роликів потрібно перевіряти правильність їх монтажу та сумісність із запланованим типом обробки. Форма отриманого профілю залежить від геометрії інструмента та точності налаштування робочих вузлів.

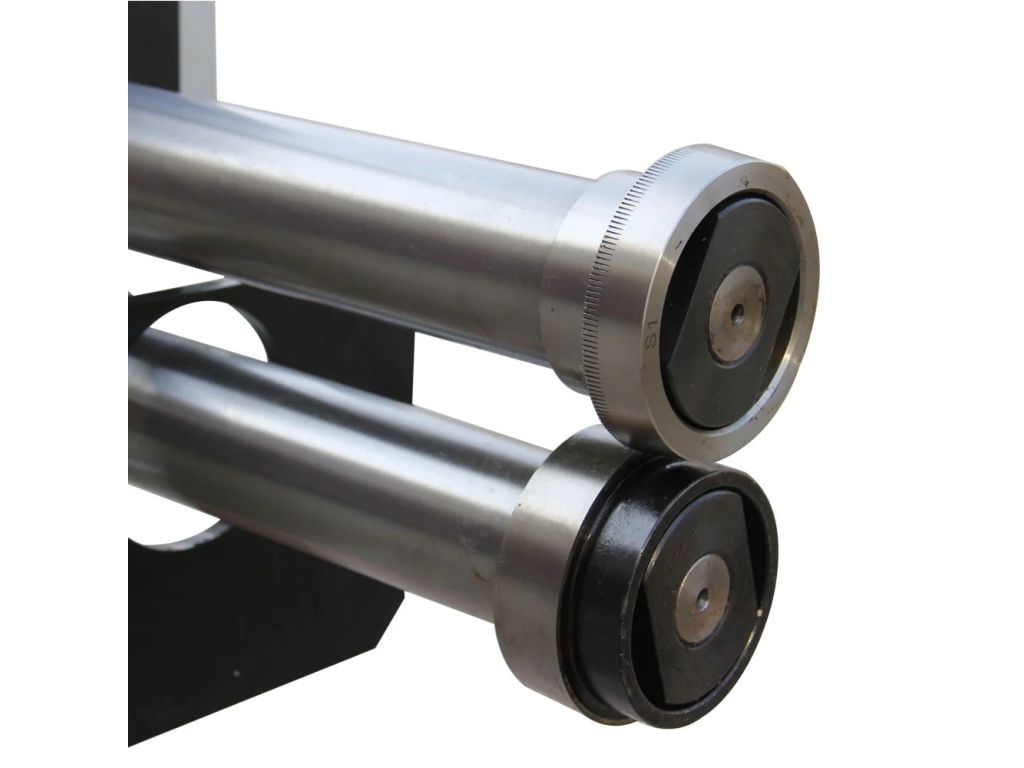

Глибина горла 280 мм і діаметр валків 120 мм

Глибина горла верстата становить 280 мм. Цей параметр визначає доступну відстань від краю заготовки до зони формування та впливає на можливість обробки деталей із різним розташуванням профілю. Відкрита конструкція робочої зони полегшує подавання листового металу та роботу з деталями, які виступають за межі станини.

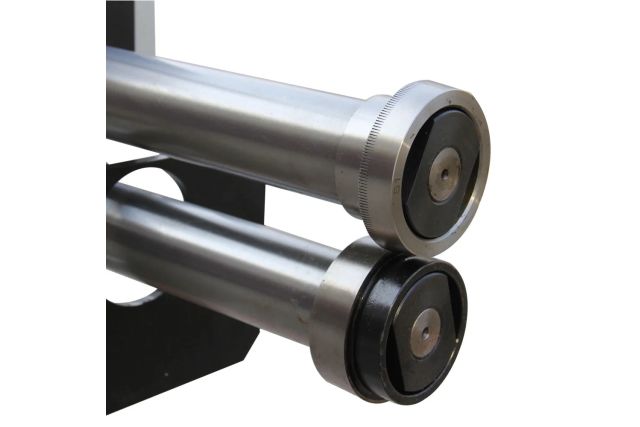

Діаметр робочих валків становить 120 мм. Поєднання відповідної геометрії валків, змінних роликів і регулювання верхнього вала забезпечує можливість налаштування обладнання для різних операцій у межах його технічних можливостей.

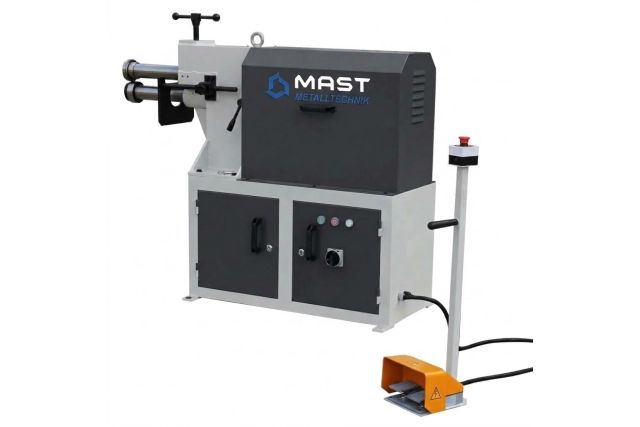

Ножне керування та аварійна зупинка

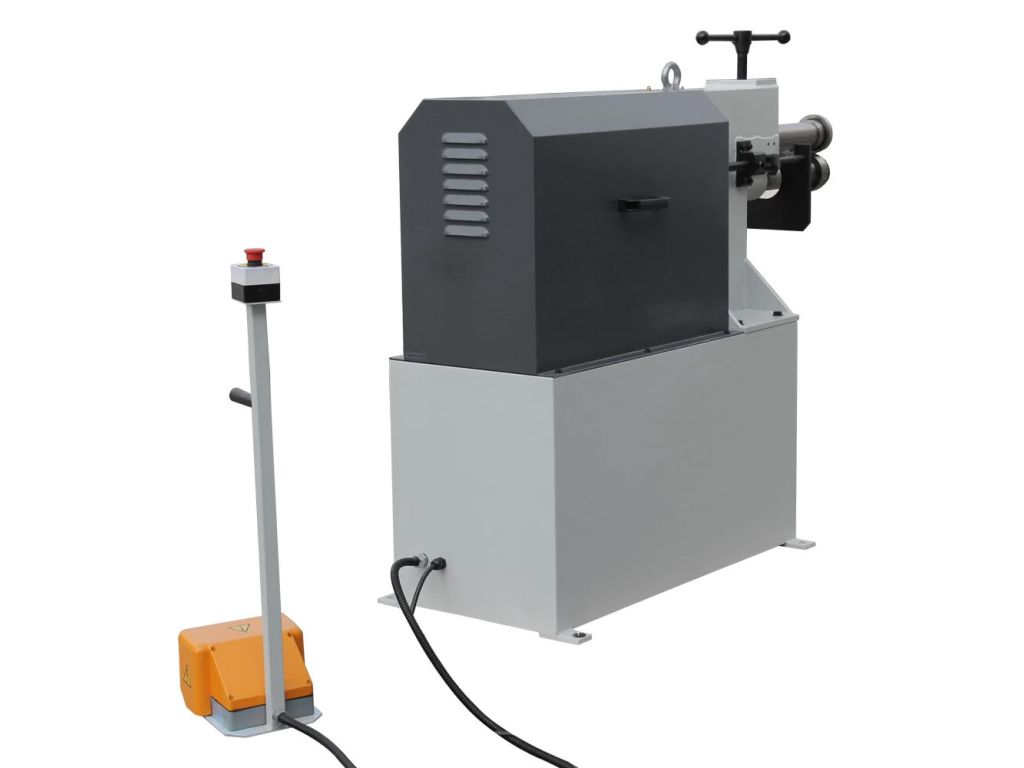

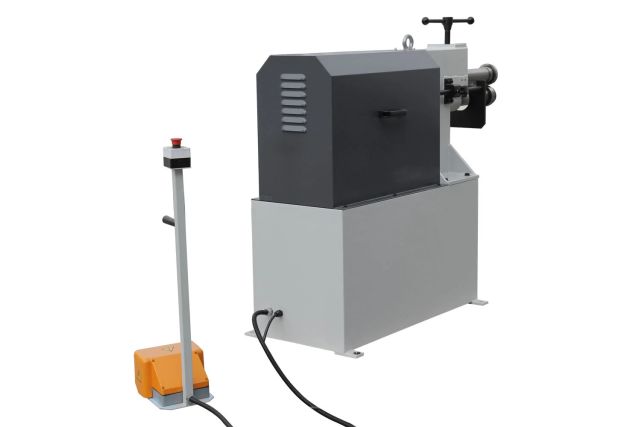

Для керування запуском і зупинкою валків використовується ножна педаль, розташована на виносній панелі. Таке рішення дає змогу оператору зосередитися на утриманні та точному позиціонуванні листового металу під час обробки.

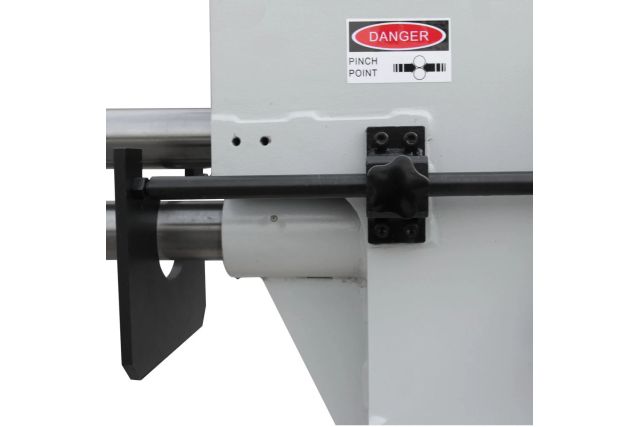

Додатково верстат обладнаний кнопкою аварійної зупинки. Вона призначена для оперативного припинення роботи в разі виникнення небезпечної ситуації. Під час експлуатації необхідно дотримуватися правил безпеки, не торкатися рухомих валків і використовувати відповідні засоби індивідуального захисту.

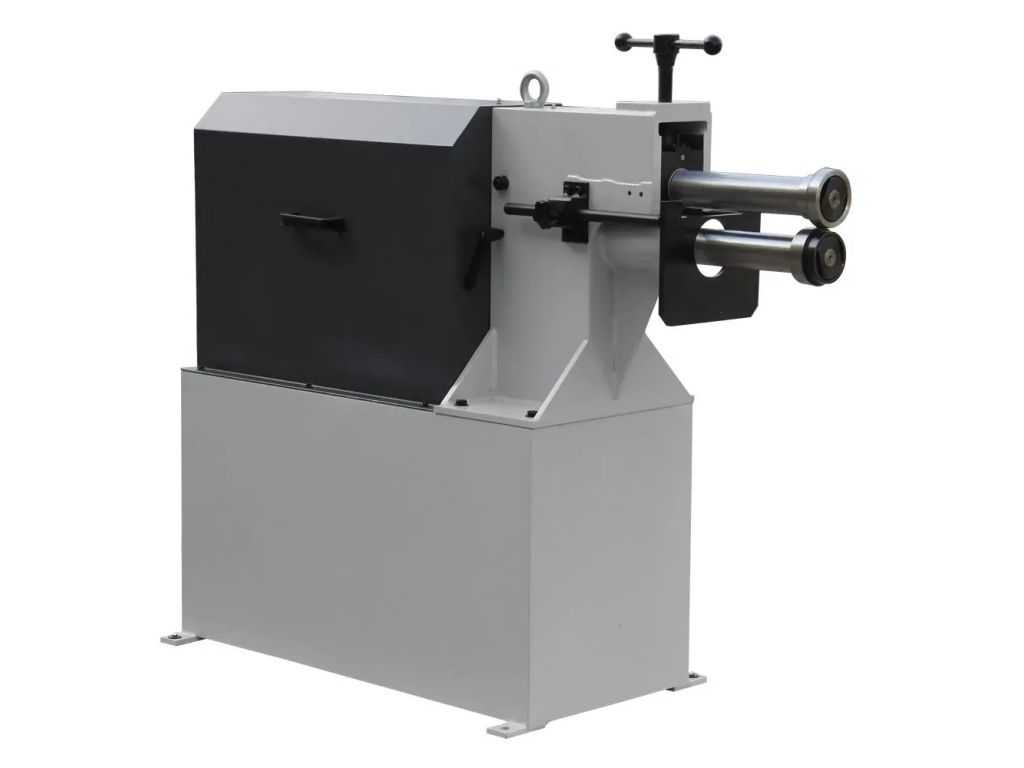

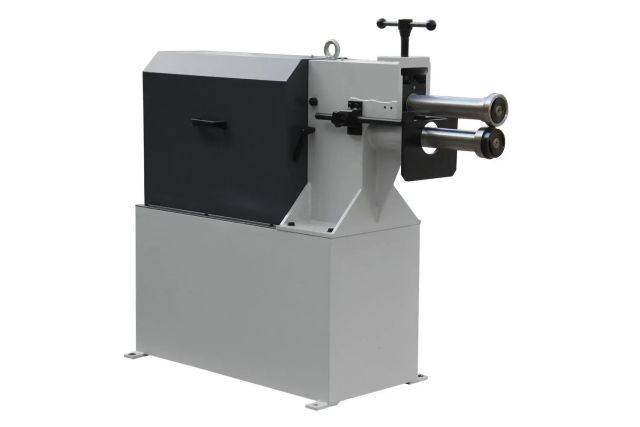

Міцна станина та конструкція для виробництва

Основу MAST Metalltechnik ETB25 становить масивна зварна станина з жорсткою конструкцією робочих вузлів. Вона сприяє стабільному розташуванню обладнання під час роботи та допомагає підтримувати точність формування профілю за умови належного налаштування й дотримання робочих режимів.

Маса верстата становить 235 кг, а габаритні розміри — 1470 × 580 × 1350 мм. Ці параметри потрібно враховувати під час транспортування, монтажу та планування виробничого простору. Для встановлення обладнання необхідно передбачити стійку основу та достатньо місця для подавання заготовок і безпечного обслуговування.

Основні переваги MAST Metalltechnik ETB25

• обробка листового металу товщиною до 2,5 мм;
• електромеханічний привод із двигуном потужністю 1,5 кВт;
• редукторна передача для обертання робочих валків;
• швидкість обертання валків 20 об/хв;
• глибина горла 280 мм для роботи з листовими заготовками;
• чотири набори змінних роликів у комплекті;
• ручне регулювання положення верхнього вала;
• ножна педаль для запуску та зупинки робочого механізму;
• кнопка аварійної зупинки;
• відкрита зона обробки для зручного позиціонування деталей;
• масивна зварна станина для професійного застосування;
• гарантія 12 місяців.

Де використовують електромеханічний зигувальний верстат

Зигувальний верстат MAST Metalltechnik ETB25 підходить для підприємств, що виготовляють металеві конструкції, вентиляційні компоненти, корпусні елементи та вироби з листового металу. Він може використовуватися в слюсарних майстернях, ремонтних цехах, на дільницях металообробки та у виробництві, де потрібно регулярно формувати профільовані краї, зиги або фальцеві з'єднання.

Під час вибору обладнання рекомендується зіставити товщину й тип оброблюваного металу з можливостями верстата, визначити необхідні види профілів і перевірити наявність відповідного формувального інструмента. Також потрібно врахувати вимоги до електроживлення та простір для встановлення машини.

Купити зигувальний верстат MAST Metalltechnik ETB25

Якщо потрібно купити електромеханічний зигувальний верстат для професійної обробки листового металу, MAST Metalltechnik ETB25 стане функціональним рішенням для майстерні або виробничого підприємства. Модель поєднує механізований привод, регулювання верхнього вала, чотири набори змінних роликів і зручне ножне керування.

Верстат призначений для формування зигів, ребер жорсткості, бортів, фальцевих з'єднань та інших профілів на листових заготовках товщиною до 2,5 мм. Перед придбанням необхідно перевірити відповідність обладнання запланованим роботам і підтвердити вимоги до підключення електромережі. Гарантійний термін становить 12 місяців.

Часті запитання про зигувальний верстат MAST Metalltechnik ETB25

Яка максимальна товщина металу для обробки?
Заявлена максимальна товщина листового металу становить 2,5 мм. Фактичні можливості залежать від типу матеріалу та виконуваної операції.

Які операції виконує зигувальний верстат?
Обладнання використовується для формування зигів, ребер жорсткості, бортів, фальцевих з'єднань, гофрування та закатування швів.

Скільки наборів роликів входить до комплекту?
У комплект входять чотири набори змінних роликів для виконання різних операцій профілювання.

Як регулюється положення верхнього вала?
Регулювання здійснюється вручну за допомогою маховика.

Який тип керування має верстат?
Запуск і зупинка валків здійснюються ножної педаллю. Для аварійного припинення роботи передбачена окрема кнопка.

Які габарити має MAST Metalltechnik ETB25?
Габаритні розміри верстата становлять 1470 × 580 × 1350 мм, маса — 235 кг.

Яка гарантія на обладнання?
Гарантія на зигувальний верстат MAST Metalltechnik ETB25 становить 12 місяців.
