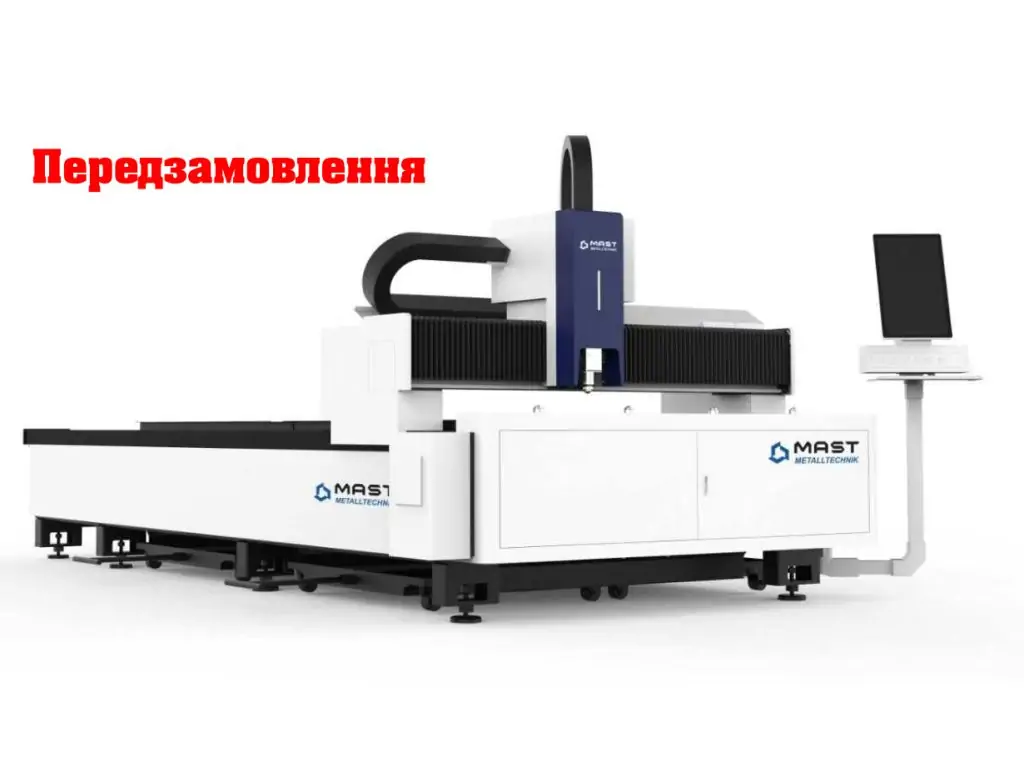

Лазерний верстат для різання листа MAST ML-3015/3

Лазерний верстат для різання листа MAST ML-3015/3 – це сучасне промислове обладнання для швидкісного, високоточного розкрою листового металу за допомогою оптоволоконного лазера потужністю 3 кВт. Робоча зона 3000х1500 мм дозволяє працювати зі стандартними листами без попереднього розрізання, а портальна конструкція забезпечує стабільну точність різання по всій площині та високу динаміку при складних траєкторіях. Лазерне джерело Raycus генерує стабільний, концентрований промінь високої щільності і має малу зону термічного впливу, що дає чистий різ без перегріву і деформації металу. Лазерна ріжуча головка Raytools BS03K-CAT з автофокусом і безконтактним датчиком висоти забезпечує високу якість і продуктивність різання та стабільну роботу навіть при нерівностях листа.

Цей верстат лазерної порізки металу використовує систему числового програмного керування Cypcut2000E, розроблену спеціально для потужних лазерних комплексів. Високошвидкісний обмін даними забезпечує миттєву синхронізацію і плавний рух осей, що дозволяє з високою точністю вирізати складні контури. Підтримка CAD/CAM програм дає можливість легкого програмування та швидкого переналаштування між замовленнями. Автоматична оптимізація креслень пришвидшує підготовку виробництва, а оптимізація позиціонування деталей зменшує відходи матеріалу і собівартість виробництва. Завдяки серводвигунам і драйверам HCFA, лінійним напрямним HIWIN та косозубій рейці-шестерні YYC Тайвань верстат забезпечує високу точність позиціонування, плавне та стабільне переміщення осей і надійну роботу навіть при високошвидкісному різанні складних контурів.

Технічні характеристики лазерного верстата для різання листа MAST ML-3015/3

Переваги лазерного верстата для різання листа MAST ML-3015/3

• Оптоволоконне лазерне джерело Raycus потужністю 3000 Вт
• Лазерна головка Raytools BS03K-CAT з автофокусом та інтелектуальним налаштуванням висоти
• Розроблена для високошвидкісного лазерного різання система ЧПК Cypcut2000E
• Серводвигуни і драйвери HCFA (Японія): вісь Х – 850 Вт, вісь Y – 850 Вт, вісь Z – 400 Вт
• Лінійні напрямні HIWIN (Тайвань)
• Косозуба рейка-шестерня YYC (Тайвань)
• Водяний чилер S&A
• Пропорційний клапан SMC (Японія)
• Електромагнітний клапан ХХН
• Електричні компоненти Chint
• Промисловий комп’ютер Advantech 610L
• Ручний пульт керування
• Вбудований вентилятор для видалення пилу
• Система автоматичного змащування
• Важка, зварна станина
• Портал з високоміцного авіаційного алюмінію
• Піддон для відходів.

Конструктивні особливості лазерного верстата для різання листа MAST ML-3015/3

	ВАЖКА ЗВАРНА СТАНИНА Станина виготовлена на власних потужностях з використанням високошвидкісного портального обробного центру NEWAY, що гарантує високу міцність, надзвичайну жорсткість, мінімальні вібрації і довгий термін служби.
	ПОРТАЛ З ВИСОКОМІЦНОГО АВІАЦІЙНОГО АЛЮМІНІЮ Невелика маса порталу дозволяє досягати великих прискорень без втрати точності, а жорстка конструкція мінімізує вібрації та покращує якість різання.
	ЛАЗЕРНЕ ДЖЕРЕЛО RAYCUS Відмінна якість променя Висока потужність Легка інтеграція Низьке енергоспоживання Відсутність шкідливих викидів Невеликий розмір і вага.
	ЛАЗЕРНА РІЖУЧА ГОЛОВКА RAYTOOLS BS03K-CAT Регулювання фокусного положення "автофокус" Безконтактний датчик висоти Регулювання лінз по горизонталі.

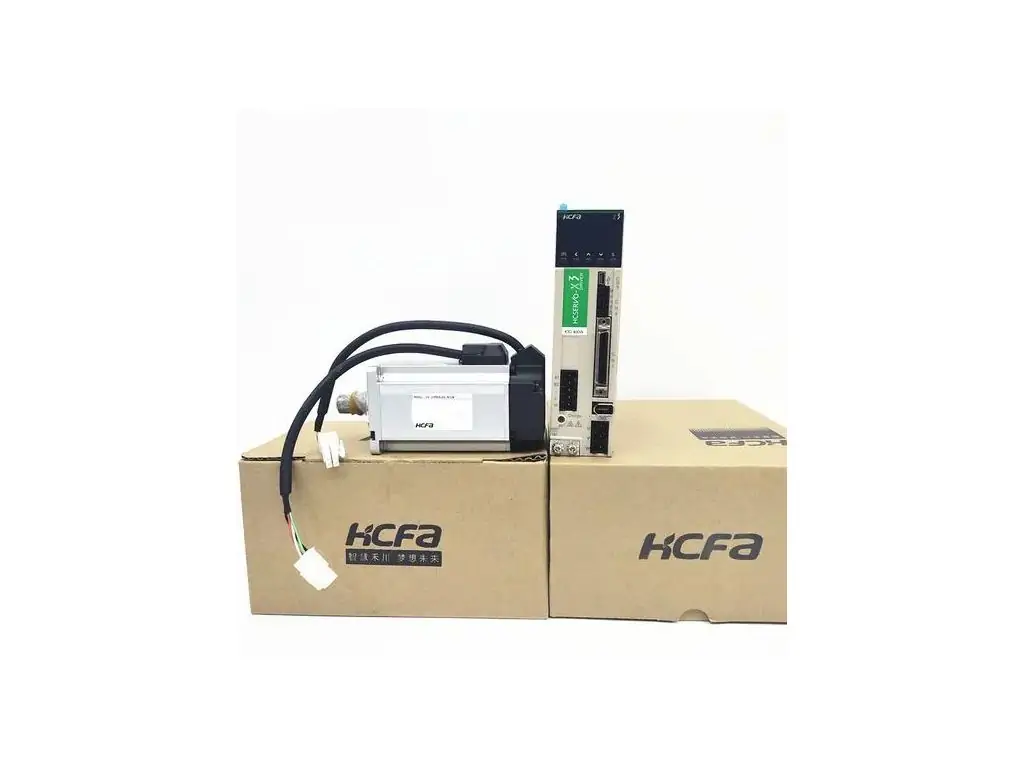

	СЕРВОДВИГУНИ ТА ДРАЙВЕРИ HCFA Метод замкнутого циклу керування забезпечує точне позиціонування та динамічне прискорення, завдяки чому механізм автоматичного позиціонування працює плавно, надійно та не потребує обслуговування.
	СИСТЕМА ПОДАЧІ (КВАДРАТНА І ЗУБЧАСТА РЕЙКИ) HIWIN / YYC (ТАЙВАНЬ) Висока швидкість і точність Низький рівень шуму Тривалий термін служби.
	ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ Cypcut 2000Е Професійна система лазерного різу, спеціально розроблена для промислової обробки листового металу.
	ШАФА УПРАВЛІННЯ Панель керування Cypcut  Драйвер серводвигуна HCFA Реле Siemens Плата MCB Chint Контактор APT Джерело живлення лазера МАХ Контроль висоти Cypcut BS100.V.30 Промисловий комп'ютер Advantech 610L.

Часті запитання

Краще зрозуміти конструкцію та роботу лазерних верстатів для різання листового металу допоможуть відповіді на запитання.

Які переваги портальної конструкції лазерного верстата для різання листа?

Портальна конструкція забезпечує швидке і стабільне переміщення лазерної головки по всій площині столу. Це дає швидке різання зі стабільною точністю по всій довжині, кращу динаміку при складних траєкторіях і високу продуктивність виробництва.

Чому для верстата лазерного різання металу важливі високоточні напрямні?

Лінійні напрямні є одним із ключових елементів конструкції лазерного верстата, оскільки саме вони забезпечують переміщення порталу і лазерної головки. Від їх точності напряму залежать якість крайки, правильність контурів і стабільність роботи на високих швидкостях.

Навіщо лазерному верстату система автоматичного контролю висоти?

Система контролю висоти автоматично підтримує оптимальну відстань між соплом і металом. Це дозволяє стабільно різати навіть нерівний лист, покращує якість кромки та зменшує ризик пошкодження головки.

Чому у сучасних лазерних верстатах використовують легкі портали?

Легкий портал має меншу інерцію, тому швидше прискорюється і точніше проходить складні контури. Це підвищує швидкість роботи та покращує якість дрібноконтурного різання.

Для чого у лазерних ЧПК верстатах використовують серводрайвери?

Серводрайвери контролюють роботу серводвигунів у реальному часі, постійно коригуючи рух осей та забезпечуючи плавність переміщення, точність позиціонування і стабільну роботу на високих швидкостях.
