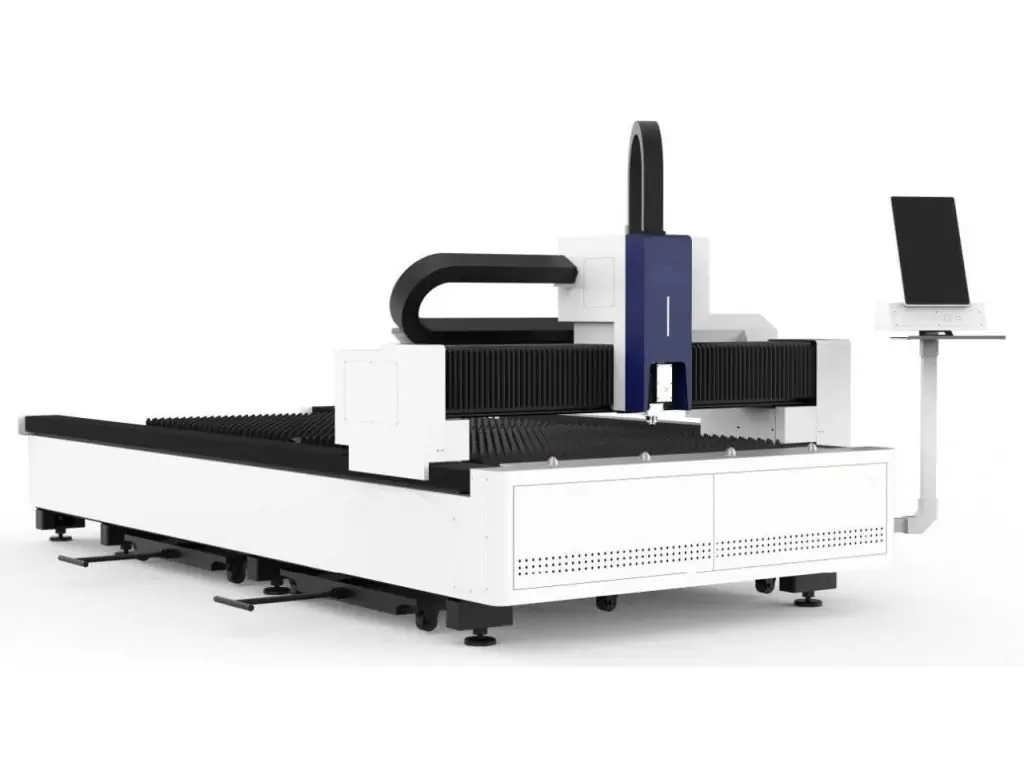

Лазерний верстат для різання листа MAST МК-6020С

Лазерний верстат для різання листа MAST МК-6020С відкритого типу призначений для автоматизованого розкрою листового металу в умовах промислового виробництва. Робоча зона 6200х2100 мм дозволяє працювати з великогабаритними або нестандартними листами без попередньої підготовки. Жорстка портальна конструкція мінімізує вібрації та допомагає зберігати точність на всій площі листа. Система ЧПК Raytools XC3000Plus з інтелектуальним керуванням траєкторією різання та автоматичним визначенням краю листа забезпечує високу продуктивність виробництва, а високошвидкісний обмін даними через EtherCAT між контролером, приводами та головкою дає точну синхронізацію рухів. Функція оптимізації розміщення заготовки скорочує відходи матеріалу, а симуляція різання перед запуском зменшує кількість браку.

Модель використовує оптоволоконне лазерне джерело Raycus CE, яке забезпечує щільний, концентрований промінь і стабільну потужність під навантаженням та може безперервно працювати протягом 24 годин. Лазерна головка Raytools BS12K-CAT з інтелектуальним автофокусом та підтримкою EtherCAT-керування працює як частина єдиної системи, завдяки чому цей ЧПК лазерний верстат по металу може автоматично змінювати параметри різання залежно від матеріалу та ділянки траєкторії. Серводвигуни та драйвери HCFA забезпечують надзвичайно високу точність позиціонування та стабільність на високих швидкостях, а лінійні напрямні HIWIN – точне і контрольоване переміщення. Потужне водяне охолодження дозволяє тривалу роботу без перегріву, а автоматичне централізоване змащування робить обладнання надійним і безвідмовним.

Технічні характеристики лазерного верстата для різання листа MAST МК-6020С

Переваги лазерного верстата для різання листа MAST МК-6020С

• Відкрита конструкція з великою робочою зоною
• Посилена зварна станина з товстостінних труб
• Портал з авіаційного алюмінію
• Система числового програмного керування Raytools XC3000Plus
• Оптоволоконне лазерне джерело Raycus CE
• Лазерна головка Raytools BS12K-CAT з автофокусом
• Серводвигуни та драйвери HCFA
• Лінійні направляючі HIWIN (Тайвань)
• Косозуба рейка YYC (Тайвань)
• Редуктори MOTOREDUCER
• Пневматика та клапани AVENTICS
• Електричні компоненти Schneider
• Промисловий чиллер S&A
• Промисловий комп’ютер в зборі
• Централізована система змащування.

Конструктивні особливості лазерного верстата для різання листа MAST МК-6020С

	ВАЖКА ЗВАРНА РАМА Виготовлена з високоякісної вуглецевої конструкційної сталі та профільної сталі. Пройшла багатокомплексну обробку – відпал під напругою, грубу механічну обробку та вібраційне старіння.
	ПОРТАЛ З АВІАЦІЙНОГО АЛЮМІНІЮ Виготовлений за аерокосмічними стандартами та сформований методом екструзії під тиском 4300 тонн. Після обробки старінням його міцність може досягати 6061 T6, що є найвищим показником серед усіх порталів. Авіаційний алюміній має високу міцність, невелику вагу, стійкість до корозії, антиокислювальні властивості і низьку щільність, що значно збільшує швидкість обробки.
	СИСТЕМА КЕРУВАННЯ Raytools XC3000Plus Це програмне забезпечення для планарного лазерного різання з ЧПК, що підходить для діапазонів потужності 30 кВт і нижче та підтримує сервоприводи шини EtherCAT й імпульсні сервоприводи. Воно просте в установці та налагодженні, а також має комплексний функціонал, що робить його придатним для таких галузей, як рекламні дисплеї та обробка листового металу.
	ЛАЗЕРНА ГОЛОВКА Raytools BS12K-CAT Подвійний оптичний захист: три комплекти захисних лінз подовжують термін служби основної лінзи, а кілька шарів захисту підвищують рівень герметизації всередині порожнини. Оптимізована оптична конструкція: значно покращує швидкість та ефективність повітряного різання (вищі на 10-40% порівняно зі звичайними ріжучими головками). Оптимізована конструкція механічної/водяної системи: спрощує встановлення лінз, зменшуючи труднощі та витрати на обслуговування. Антиколізійна конструкція зменшує втрати, спричинені неправильною експлуатацією; вся серія BS стандартно оснащена антикорозійною технологією для запобігання корозії та протіканню внаслідок водяного охолодження під час тривалого використання.
	ЛАЗЕРНЕ ДЖЕРЕЛО Raycus CE Може безперервно працювати протягом 24 годин, забезпечуючи стабільну продуктивність і не потребуючи технічного обслуговування. Сумісне з основними системами обробних головок на ринку та відповідає стандарту M², що забезпечує послідовне налаштування параметрів від низької до високої потужності різання. Різниця між моделями мінімальна, що призводить до зниження витрат на навчання та спрощення налагодження.
	ЛІНІЙНІ НАПРЯМНІ HIWIN Забезпечують лінійний рух шляхом рециркуляції елементів опорним блоком. Мають низький коефіцієнт і здатні витримувати великі навантаження.
	СЕРВОДВИГУНИ ТА ДРАЙВЕРИ HCFA Це високоефективне рішення для прецизійного керування осями ЧПК-верстатів та промислових ліній. Завдяки високій роздільній здатності енкодера та швидкому відгуку, система забезпечує виняткову точність позиціонування та стабільність роботи навіть на екстремальних швидкостях. Драйвери вирізняються інтелектуальним налаштуванням контурів керування та надійним захистом від перевантажень, що гарантує довговічність механічних вузлів вашого обладнання.
	ВОДЯНИЙ ЧИЛЕР S&A Спеціально розроблений для волоконного лазерного обладнання, сумісний з лазерами різних марок.
	АВТОМАТИЧНА СИСТЕМА ЗМАЩУВАННЯ
	ЧІТКИЙ ДИСПЛЕЙ ІЗ ЗАГАРТОВАНОГО СКЛА

Часті запитання

Більше корисної інформації про лазерні верстати по металу ви знайдете у відповідях на запитання.

Навіщо у лазерному верстаті потрібна автоматична зміна фокуса?

Різна товщина і тип металу потребують різного положення фокусної точки лазера. Автофокус дозволяє системі швидко підлаштовувати параметри без ручного втручання, підтримуючи стабільну швидкість і якість різу.

Чому у великих лазерних верстатах використовують портальну конструкцію?

Портал дозволяє рівномірно переміщувати ріжучу головку по великій площі листа без втрати точності і може досягати високих прискорень і швидкого холостого переміщення навіть при великому форматі. Це дозволяє з високою точністю і продуктивністю різати великі листи.

Чому сучасні лазерні верстати можуть різати складні контури швидше за механічні?

Лазеру не потрібно змінювати інструмент або створювати механічний контакт із деталлю. Зміна форми відбувається програмно – система просто змінює траєкторію руху.

Навіщо на лазерному верстаті потрібна функція автоматичного пошуку краю листа?

Лист не завжди вкладають ідеально рівно. Система визначає фактичне положення заготовки та автоматично коригує програму, щоб не втрачати матеріал і не запускати різання “в повітрі”.

Чому промислові лазерні верстати мають таку масивну станину?

Велика маса і жорсткість станини потрібні для гасіння вібрацій під час швидкісного переміщення порталу. Навіть невеликі коливання можуть впливати на точність різання та якість кромки. Жорстка конструкція допомагає зберігати стабільну геометрію деталей на всій площі листа.
