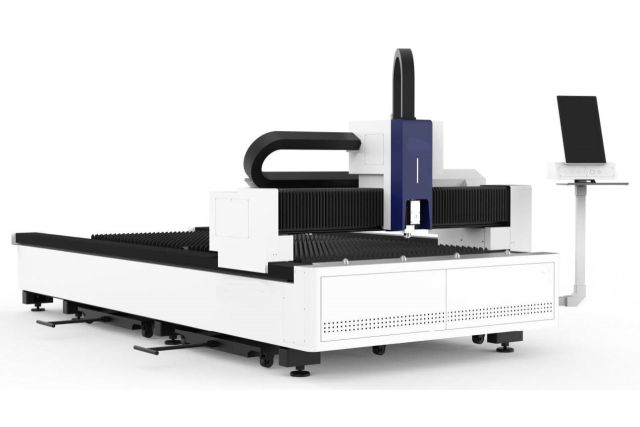

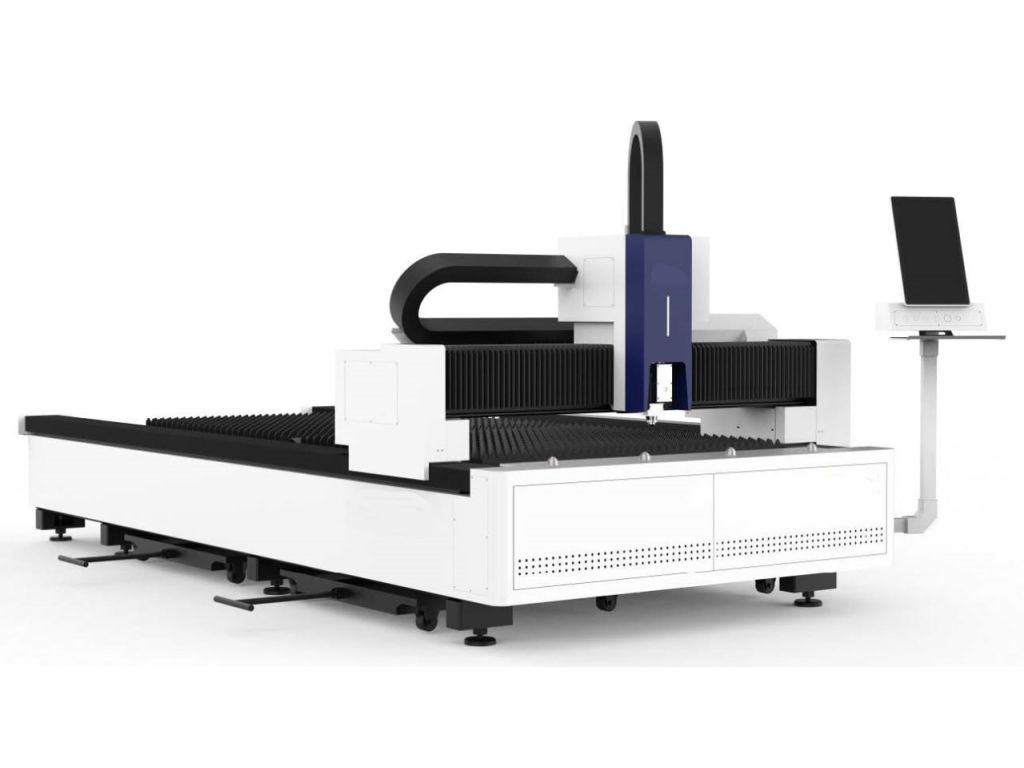

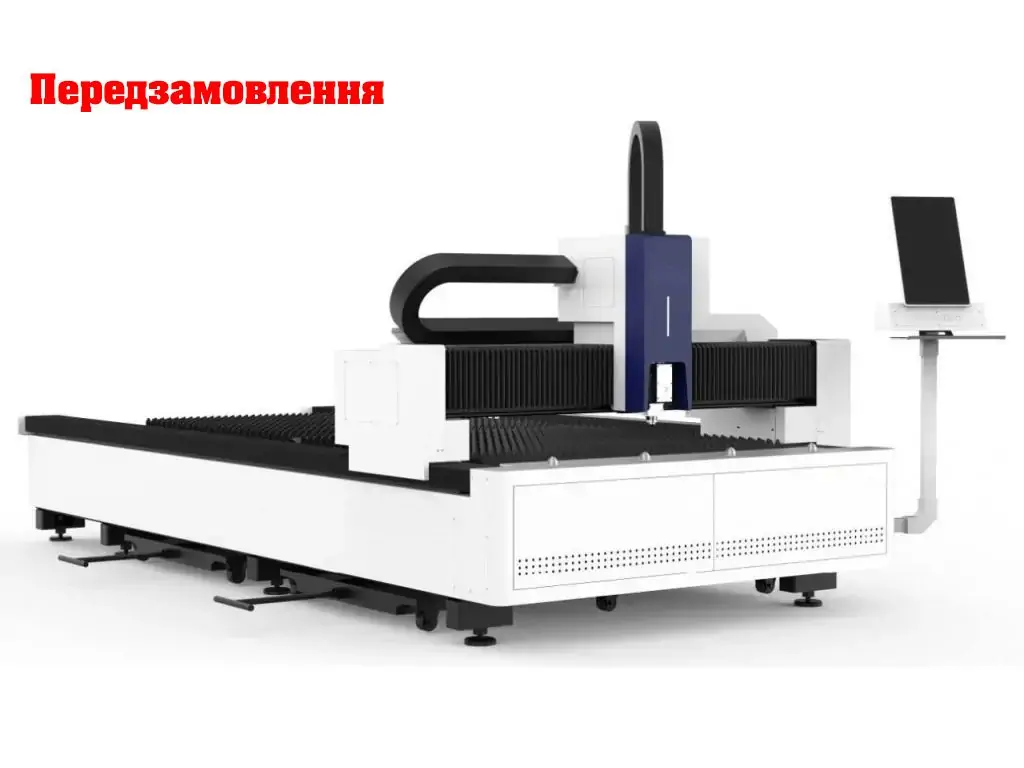

Лазерний верстат MAST МК-3015/6

Комплектуючі

• Портал: авіаційна алюмінієва балка
• Станина: посилена зварна рама з товстостінних труб
• Джерело: оптоволоконний лазер Raycus (CE)
• ЧПК: оригінальна система Raytools XC3000Plus
• Головка: Raytools BS06K-CAT з автофокусом
• Трансмісія: косозуба рейка YYC (Тайвань) + редуктори MOTOREDUCER
• Привід: серводвигуни Inovance (3 кВт)
• Напрямні: лінійні рейки HIWIN (Тайвань)
• Пневматика: AVENTICS
• Електроніка: компоненти CHINT
• Охолодження: промисловий чиллер S&A
• Керування: промисловий ПК

Важка зварена рама машини

Станина верстата виготовлена з високоякісної вуглецевої конструкційної та профільної сталі, звареної в єдину жорстку конструкцію. Для повного усунення внутрішніх напружень рама проходить термічний відпал, грубу механічну обробку та процедуру вібраційного старіння.

Конструкція з металевої пластини товщиною 8 мм забезпечує високу жорсткість, стабільність та довговічність обладнання. Посилена рама розрахована на тривалу експлуатацію без деформацій протягом понад 20 років навіть при інтенсивних виробничих навантаженнях.

Авіаційний алюмінієвий портал 4-го покоління

Портал виготовлений відповідно до аерокосмічних стандартів методом екструзії під тиском 4300 тонн. Після спеціальної термообробки матеріал досягає міцності класу 6061 T6, що забезпечує виняткову жорсткість та стабільність конструкції.

Авіаційний алюміній поєднує легку вагу, високу міцність, стійкість до корозії та антиокислювальні властивості. Завдяки зниженій масі порталу значно підвищується швидкість та точність обробки матеріалу.

Система керування Raytools XC3000Plus

Raytools XC3000Plus — сучасна система ЧПК для планарного лазерного різання, розрахована на обладнання потужністю до 30 кВт. Система підтримує сервоприводи EtherCAT та імпульсні сервоприводи, забезпечуючи стабільну та високоточну роботу.

Програмне забезпечення відзначається простим налаштуванням, швидким введенням в експлуатацію та широким функціоналом, що робить його ідеальним рішенням для підприємств з обробки листового металу, виробництва рекламних конструкцій та промислового виробництва.

Лазерна головка Raytools BS06K-CAT (6 кВт)

Високотехнологічна лазерна головка Raytools BS06K-CAT призначена для автоматизованого тривимірного різання та зварювання металів на високих швидкостях. Підтримка високошвидкісного інтерфейсу EtherCAT забезпечує миттєвий обмін даними з контролером та максимальну точність позиціонування.

Модель підтримує роботу з джерелами потужністю до 6 кВт та оснащена інтелектуальною системою водяного охолодження оптики. Вбудовані датчики температури та система захисту від зіткнень мінімізують ризик пошкодження оптичних елементів і гарантують стабільну роботу в промислових умовах.

Лазерне джерело Raycus CE

Оптоволоконне джерело Raycus CE забезпечує стабільну безперервну роботу протягом 24 годин без необхідності складного технічного обслуговування. Воно підходить для обробки широкого спектра металів та забезпечує високу швидкість різання і зварювання.

Система дозволяє отримувати акуратні та естетичні шви з мінімальною деформацією матеріалу, без використання витратних матеріалів та без необхідності додаткового шліфування після обробки.

Лінійні напрямні HIWIN

Лінійні напрямні HIWIN є світовим стандартом у сфері промислової автоматизації та верстатобудування. Вони забезпечують плавне, точне та стабільне переміщення робочих вузлів навіть при високих навантаженнях.

Завдяки чотирирядному розташуванню кульок та спеціальній геометрії канавок напрямні мають високу жорсткість, мінімальний коефіцієнт тертя та тривалий термін служби. Захист від пилу та вбудована система змащення гарантують стабільну роботу навіть у складних виробничих умовах.

Серводвигуни та драйвери Inovance

Сервоприводи Inovance забезпечують високоточне керування швидкістю, моментом та позиціонуванням рухомих вузлів обладнання. Повна інтеграція з протоколом EtherCAT гарантує швидкий відгук та ідеальну синхронізацію осей.

Високоточні абсолютні енкодери дозволяють системі миттєво визначати координати без необхідності повернення у нульову точку після запуску. Інтелектуальна система придушення вібрацій та захист від перевантажень забезпечують стабільну роботу обладнання у режимі 24/7.

Водяний чиллер S&A

Промисловий чиллер S&A підтримує стабільну температуру охолодження лазерного обладнання та автоматично контролює роботу системи залежно від температури води.

Система спеціально розроблена для волоконних лазерів та сумісна з обладнанням різних виробників, забезпечуючи надійне охолодження навіть при інтенсивній експлуатації.

Автоматична система змащення

Автоматична система змащення забезпечує своєчасну подачу мастила до всіх ключових вузлів обладнання, зменшуючи зношування компонентів та подовжуючи термін служби верстата.

Екран проектування безпеки та стабільності

Обладнання оснащене високоякісним екраном із загартованого скла високої чіткості, що забезпечує комфортне керування, плавну роботу інтерфейсу та підвищену надійність у промислових умовах.
