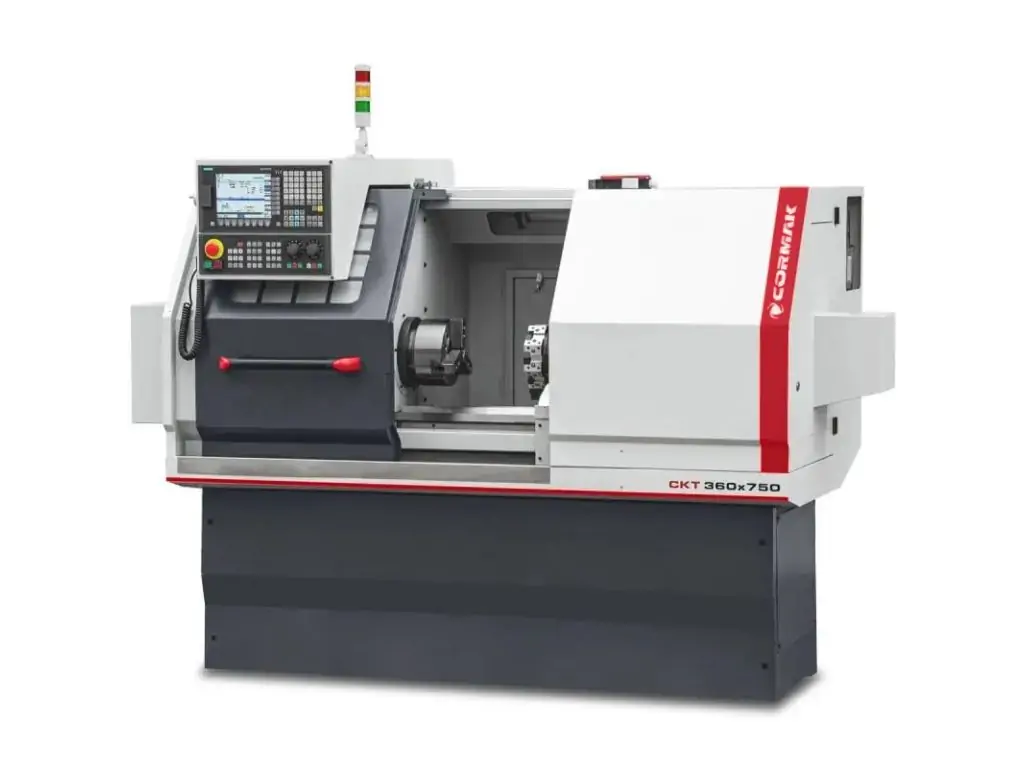

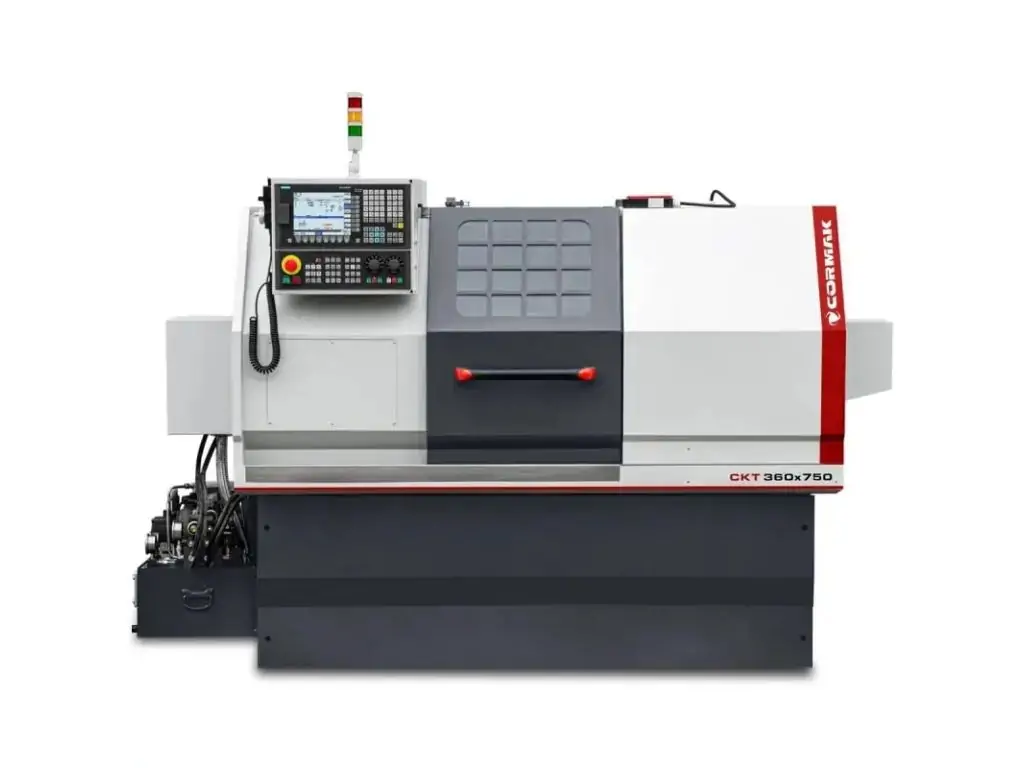

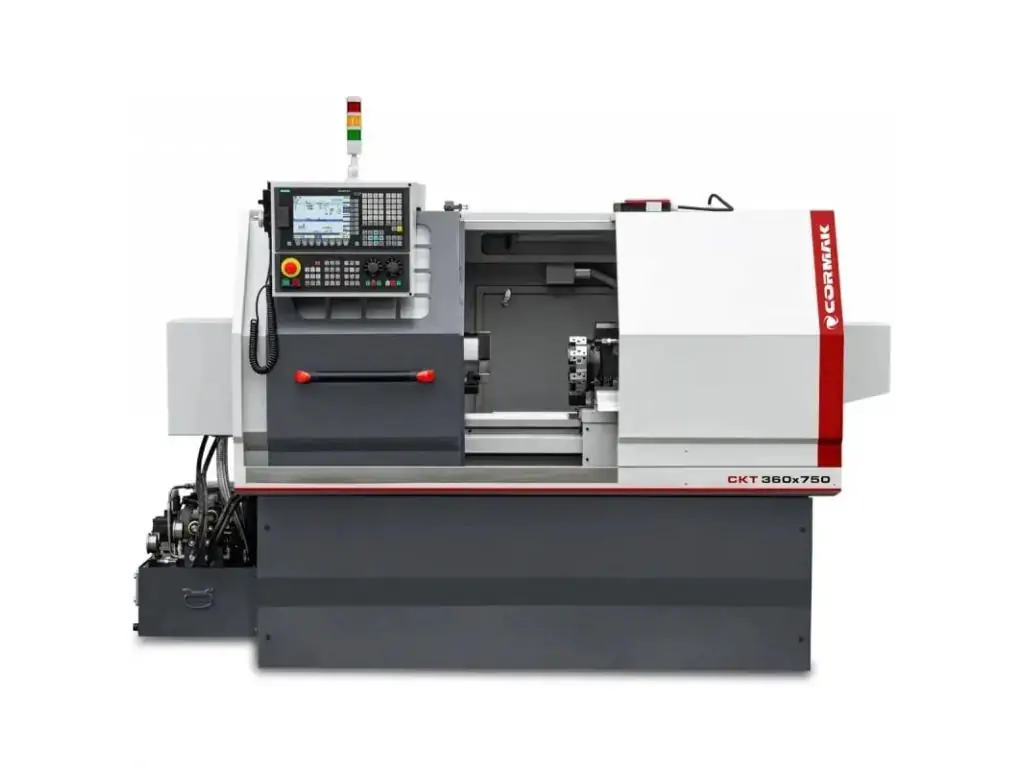

Токарний верстат з ЧПУ Cormak 360x750 з гідравлічним патроном

Токарний верстат з ЧПУ Cormak 360x750 з гідравлічним патроном

Токарний верстат з ЧПУ Cormak 360x750 з гідравлічним патроном — потужне промислове обладнання для високоточної механічної обробки металевих заготовок. Верстат призначений для виконання широкого спектра токарних операцій, зокрема зовнішнього та внутрішнього точіння, торцювання, свердління, розточування отворів, нарізання різьби та інших операцій відповідно до заданої керуючої програми.

Модель Cormak 360x750 розрахована на обробку заготовок діаметром до 360 мм і довжиною до 750 мм між центрами. Поєднання числового програмного керування, серводвигунів Siemens, кулькових гвинтів, 8-позиційної револьверної головки та гідравлічного 3-кулачкового патрона забезпечує високу продуктивність і стабільність обробки.

Керування токарним верстатом здійснюється за допомогою Siemens Sinumerik 808D Advanced. Система має логічний та інтуїтивно зрозумілий інтерфейс, підтримує стандартні G-коди та роботу з CAD/CAM-системами. Сенсорний екран спрощує введення, редагування та контроль програм, а знайома багатьом операторам ЧПУ платформа робить експлуатацію верстата зручною для серійного та одиничного виробництва.

Точний шпиндель і привід Cormak 360x750

Прецизійний шпиндель токарного верстата має отвір діаметром 52 мм і конус МК5. Шпиндель встановлений на високоточних підшипниках кочення NSK (Японія), що забезпечує стабільність роботи та точність обертання.

Шпиндельний двигун потужністю 5,1 кВт (S1) / 3,7 кВт оснащений інверторним керуванням. Швидкість обертання плавно регулюється в діапазоні 100–2000 об/хв, що дозволяє підбирати оптимальний режим залежно від матеріалу заготовки, діаметра та типу виконуваної операції.

За точність переміщення робочих органів відповідають кулькові гвинти та серводвигуни Siemens поздовжніх і поперечних подач. Серводвигуни працюють у системі ЧПУ із зворотним зв'язком, забезпечуючи точне позиціонування інструменту та стабільність виконання запрограмованих операцій.

Гідравлічний патрон і револьверна головка

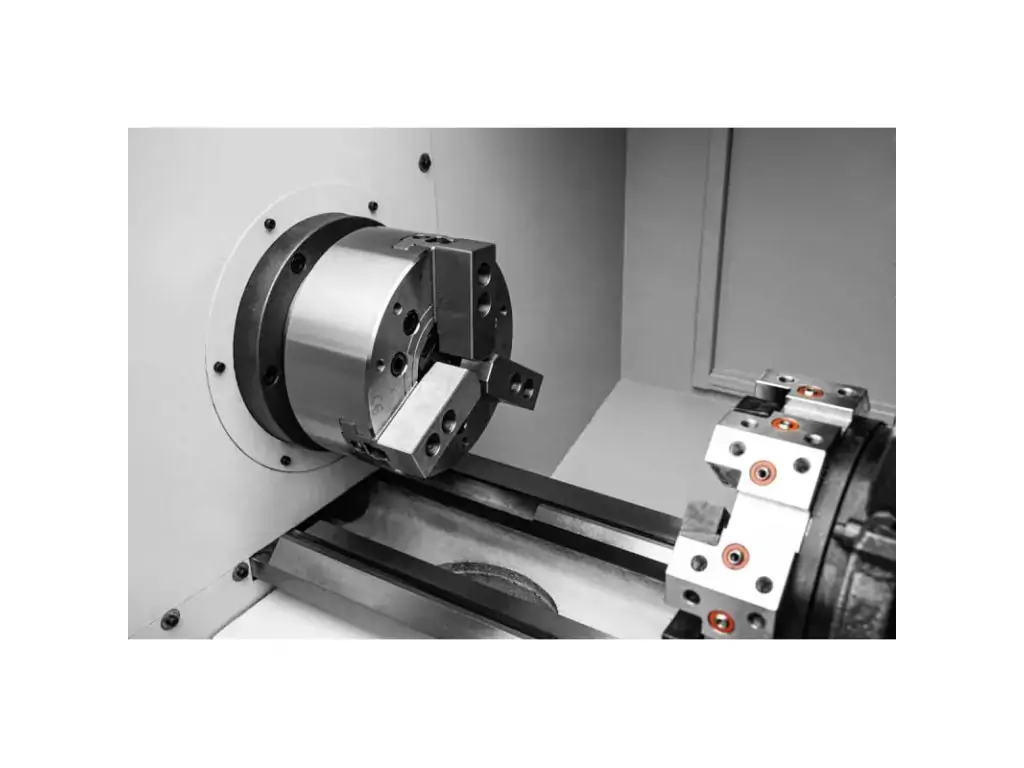

Гідравлічний 3-кулачковий патрон забезпечує швидкий і стабільний затиск заготовок. Гідравлічна система дозволяє підтримувати повторюване зусилля затиску, що важливо під час серійної обробки деталей. У стандартну комплектацію також входить комплект м'яких кулачків.

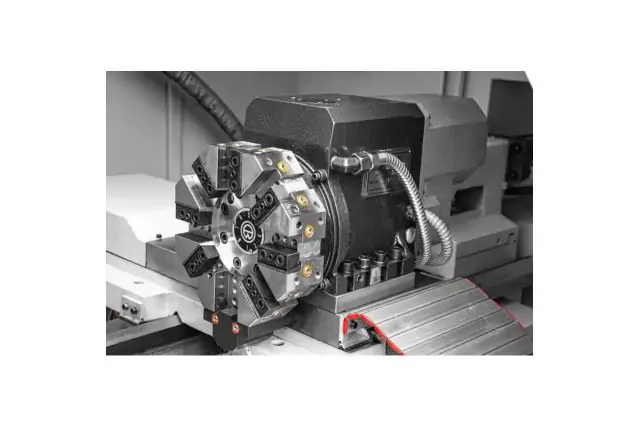

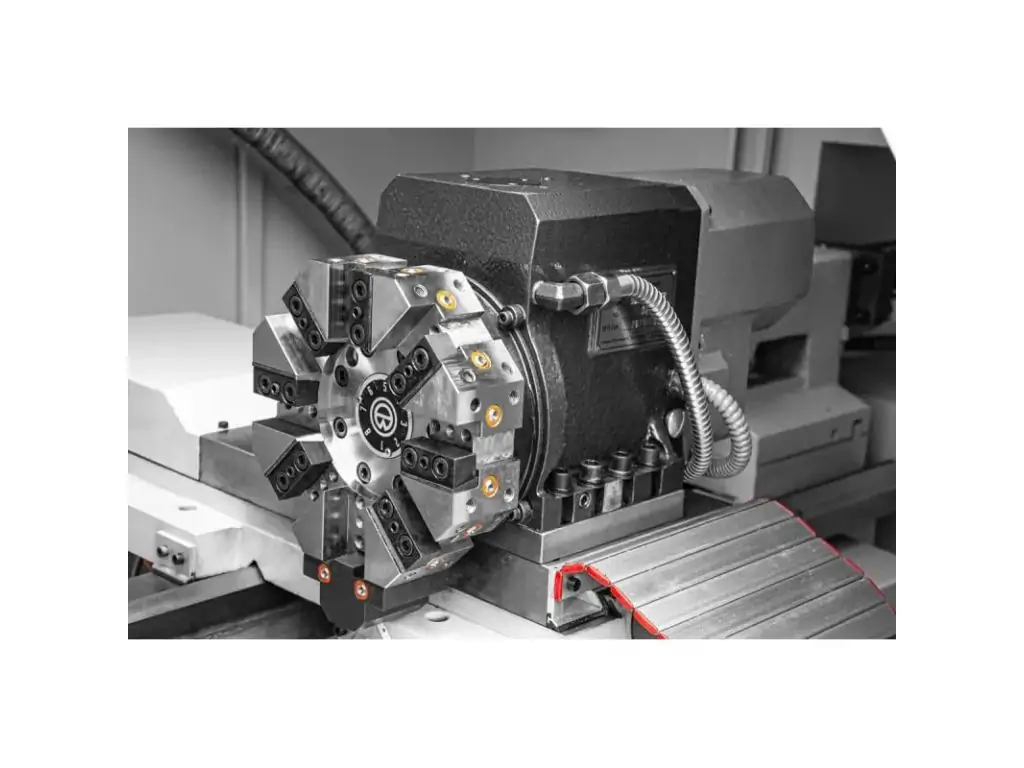

8-позиційна револьверна головка призначена для роботи з різцями розміром 20×20 мм. Її конструкція дозволяє використовувати декілька інструментів у межах одного циклу та швидко перемикатися між ними відповідно до керуючої програми. Це скорочує допоміжний час і підвищує продуктивність токарної обробки.

Гідравлічна задня бабка та система охолодження

Верстат оснащений гідравлічною задньою бабкою з конусом МК3 та ходом пінолі 100 мм. Вона використовується для підтримки довгих заготовок і може застосовуватися під час виконання операцій із використанням відповідного осьового інструменту.

Для відведення тепла із зони різання та підвищення ефективності механічної обробки передбачена система охолодження ЗОР. Автоматичне змащення редуктора та напрямних забезпечує регулярну подачу мастильного матеріалу до відповідних вузлів, сприяючи стабільній роботі та тривалому терміну експлуатації обладнання.

Переваги токарного верстата з ЧПУ Cormak 360x750

• ЧПУ Siemens Sinumerik 808D Advanced для програмного керування токарними операціями;
• сенсорний екран з логічним та інтуїтивно зрозумілим інтерфейсом;
• підтримка стандартних G-кодів і CAD/CAM-систем;
• відстань між центрами 750 мм;
• максимальний діаметр обробки над станиною 360 мм;
• максимальний діаметр обробки над супортом 150 мм;
• прецизійний шпиндель на високоточних підшипниках NSK;
• отвір шпинделя 52 мм та конус МК5;
• шпиндельний двигун 5,1 кВт (S1) / 3,7 кВт;
• інверторне керування та регулювання швидкості 100–2000 об/хв;
• серводвигуни Siemens і кулькові гвинти поздовжніх та поперечних подач;
• гідравлічний 3-кулачковий патрон;
• 8-позиційна револьверна головка під різці 20×20 мм;
• гідравлічна задня бабка з конусом МК3;
• хід пінолі задньої бабки 100 мм;
• система охолодження ЗОР;
• автоматичне змащення редуктора та напрямних;
• LED-освітлення 24 В;
• габаритні розміри 1820×1300×1600 мм;
• вага верстата 1500 кг.

Технічні характеристики Cormak 360x750

Комплектація токарного верстата Cormak 360x750

Токарний верстат з ЧПУ Cormak 360x750 поставляється у стандартній комплектації, яка включає основні системи та вузли для роботи обладнання:

• система керування SIEMENS SINUMERIK 808 Advanced;
• серводвигуни Siemens;
• гідравлічний 3-кулачковий токарний патрон;
• 8-позиційна револьверна головка;
• комплект м'яких кулачків;
• гідравлічна задня бабка з конусом MK3;
• система охолодження;
• автоматична система змащення редуктора та напрямних;
• LED-освітлення 24 В;
• сервісні інструменти.

Доступні опції для Cormak 360x750

Для розширення функціональності та адаптації обладнання до конкретних виробничих завдань доступні додаткові опції:

• пристрій для автоматичної подачі прутка;
• цанговий патрон;
• набір м'яких кулачків;
• рухомий люнет;
• нерухомий люнет;
• програмне забезпечення CAD/CAM.

Застосування токарного верстата з ЧПУ Cormak 360x750

Cormak 360x750 підходить для підприємств, майстерень та виробничих дільниць, де потрібна автоматизована токарна обробка металу з повторюваними параметрами. Верстат можна використовувати для виготовлення одиничних деталей, дрібносерійного та серійного виробництва, коли важливі точність позиціонування, стабільність режимів різання та скорочення часу на переналагодження.

ЧПУ дозволяє запрограмувати послідовність операцій, а револьверна головка забезпечує швидкий перехід між встановленими інструментами. Гідравлічний патрон і задня бабка спрощують роботу із заготовками, а система охолодження та автоматичного змащення підтримує робочі вузли під час експлуатації.

Часті запитання про токарний верстат Cormak 360x750

Які операції можна виконувати на Cormak 360x750?

Верстат призначений для виконання основних токарних операцій: зовнішнього та внутрішнього точіння, торцювання, свердління, розточування отворів, нарізання різьби та інших операцій, які задаються програмою ЧПУ.

Який максимальний діаметр заготовки можна обробляти?

Максимальний діаметр обробки над станиною становить 360 мм, а над супортом — 150 мм. Максимальна відстань між центрами становить 750 мм.

Яка система ЧПУ встановлена на верстаті?

Cormak 360x750 оснащений системою Siemens Sinumerik 808D Advanced із сенсорним екраном. Система підтримує стандартні G-коди та CAD/CAM-системи.

Для чого потрібна 8-позиційна револьверна головка?

Револьверна головка дозволяє встановити до восьми позицій інструменту та автоматично перемикати їх відповідно до керуючої програми. Це скорочує допоміжний час і спрощує виконання послідовних токарних операцій.

Який патрон встановлений на Cormak 360x750?

Верстат оснащений гідравлічним 3-кулачковим патроном. Така конструкція забезпечує швидкий затиск заготовки та стабільність її фіксації під час обробки.

Чи можна розширити комплектацію верстата?

Так. Додатково доступні пристрій для автоматичної подачі прутка, цанговий патрон, набори м'яких кулачків, рухомий і нерухомий люнети, а також програмне забезпечення CAD/CAM.

Чому верстат з ЧПУ зручний для серійного виробництва?

Числове програмне керування дозволяє автоматизувати послідовність операцій і повторювати запрограмований цикл. Це допомагає підтримувати стабільність обробки та скорочувати частину допоміжних операцій під час серійного виготовлення деталей.
